Descrizione completa

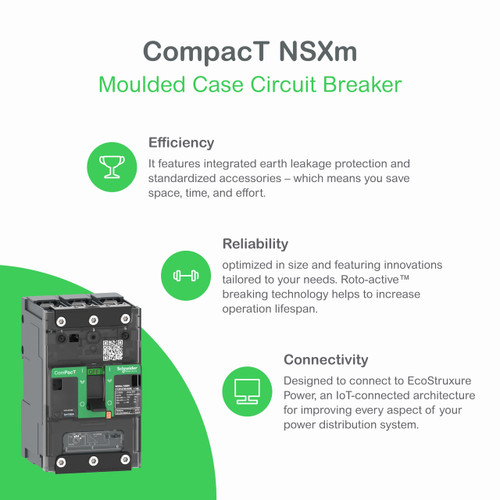

È un interruttore scatolato Compact NSXm, 100 A, 16 kA a 415 VCA, per tutte le applicazioni standard in BT. Offre nuove funzionalità come la tecnologia Everlink, la guida DIN e la possibilità di montaggio su piastra. Incorpora nuovi ausiliari a molla visibili esternamente. Compact NSXm è uno dei più piccoli interruttori scatolati sul mercato 81mm (L) x 137mm (A) x 80mm (P). Questa è una versione a 3 poli con sganciatore magnetotermico integrato. Garantisce la conformità agli standard internazionali (IEC 60947/CCC/CIASCUNA) e alle specifiche per il settore navale.
Scheda Tecnica
| numero di contatti ausiliari, contatti di chiusura | 0 |
| numero di contatti ausiliari, contatti di riposo | 0 |
| corrente nominale permanente Iu (A) | 100 |
| numero di poli | 3 |
| interv. regolaz. sganciatore di sovraccarico (A) | 70 |
| numero di contatti ausiliari, invertitori | 0 |
| tensione nominale (V) | 690 |
| potenza dissipata (W) | 22.5 |
| grado di protezione (IP) | IP40 |
| posiz. del collegam. per circuito elettrico principale | Davanti |
| azionamento a motore integrato | NO |
| tipo di collegamento circuito elettrico principale | Raccordo a vite |
| esecuzione dell’elemento di azionamento | Pomello ad ala |
| segnalatore di intervento presente | SI |
| corrente limite nominale di disinserz. al corto circuito a 400 V, 50 Hz (kA) | 16 |
| interv. regolaz. dell’attivatore di corto circuito non ritardato (A) | 1250 |
| adatto per montaggio su guida a cappello | SI |
| protezione dalle dispersioni a terra integrata | NO |
| azionamento a motore opzionale | NO |
| tipologia costruttiva dell'apparecchio | Apparecchio da incasso, tecnica a installazione fissa |
| montaggio su guida a DIN opzionale | NO |
| apparecchio completo con unità di sicurezza | SI |
Documentazione
Dati Metel
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Famiglia | |
| Famiglia Di Sconto Codice | SDECBTPSP |
| Famiglia Di Sconto Descrizione | Interruttori Piccola potenza |
| Famiglia Statistica Codice | SDECBTPSPINS |
| Famiglia Statistica Descrizione | Interruttori Scatolati NSXm |
| Codici | |
| Codice produttore | C11E3TM100L |
| EAN Code | 3606481989437 |
| Gestione | |
| Validità listino | 2026-04-01 00:00:00 |
