Descrizione completa

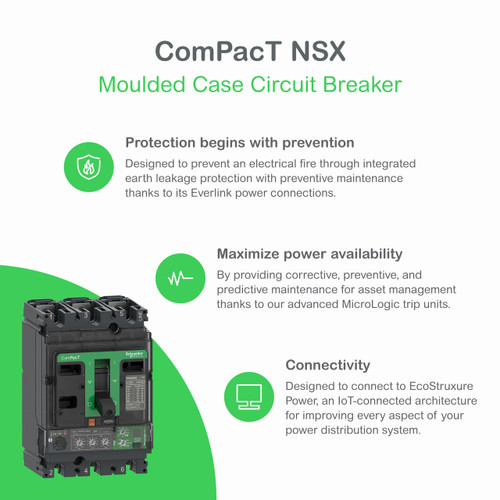

ComPacT NSX250HB2 è un interruttore fisso 4d 4P completo, progettato per ottimizzare lo spazio e il potere di interruzione. È la scelta ottimale per tutte le applicazioni standard e specifiche. Il potere di interruzione (Icu) è 100 kA rms a 500 VCA 50/60 Hz e 100 kA rms a 690 VCA 50/60 Hz. La tensione di esercizio è 690 VCA 50/60 Hz. Questo prodotto integra uno sganciatore magnetotermico (TMD) con corrente nominale di 200 A. Lo sganciatore TMD fornisce una protezione da sovraccarico termico regolabile e una protezione magnetica fissa. La versione a 4 poli (140 mm x 161 mm x 86 mm) comprende una varietà di funzioni e accessori opzionali. È conforme alle norme internazionali (IEC 60947), ad CCC ed EAC e alle specifiche per il settore navale. ComPacT NSX250HB2 fa parte dell'architettura EcoStruxure Power di Schneider Electric.
Scheda Tecnica
| numero di contatti ausiliari, contatti di chiusura | 0 |
| numero di contatti ausiliari, contatti di riposo | 0 |
| corrente nominale permanente Iu (A) | 200 |
| con sganciatore di minima tensione integrato | NO |
| numero di poli | 4 |
| interv. regolaz. sganciatore di sovraccarico (A) | 140 |
| numero di contatti ausiliari, invertitori | 0 |
| tensione nominale (V) | 690 |
| potenza dissipata (W) | 61.6 |
| grado di protezione (IP) | IP40 |
| posiz. del collegam. per circuito elettrico principale | Davanti |
| azionamento a motore integrato | NO |
| tipo di collegamento circuito elettrico principale | Raccordo a vite |
| esecuzione dell’elemento di azionamento | Pomello ad ala |
| segnalatore di intervento presente | SI |
| interv. regolaz. dell’attivatore di corto circuito non ritardato (A) | 1000 |
| adatto per montaggio su guida a cappello | NO |
| protezione dalle dispersioni a terra integrata | NO |
| azionamento a motore opzionale | SI |
| tipologia costruttiva dell'apparecchio | Apparecchio da incasso, tecnica a installazione fissa |
| montaggio su guida a DIN opzionale | SI |
| apparecchio completo con unità di sicurezza | SI |
Documentazione
Dati Metel
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Famiglia | |
| Famiglia Di Sconto Codice | SDECBTPSM |
| Famiglia Di Sconto Descrizione | Interruttori Media Potenza |
| Famiglia Statistica Codice | SDECBTPSMIPS |
| Famiglia Statistica Descrizione | Interruttori Scatolati NSX fino a 250A |
| Codici | |
| Codice produttore | C25W4TM200 |
| EAN Code | 3606482002340 |
| Gestione | |
| Validità listino | 2026-04-01 00:00:00 |
