Descrizione completa

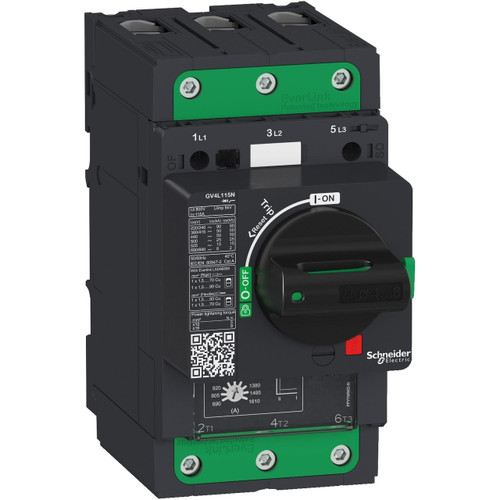

Interruttore per motori TeSys GV, 3 poli (3P), 80 A/ 690 V, per la protezione dei motori a 3 fasi 22-37 kW a 400 V. Fornisce protezione magnetica, capacità di interruzione Icu 25 kA a 400 V, controllo Start-Stop tramite manovra rotativa, collegamento tramite terminali a vite Everlink BTR. Protezione magnetica regolabile tramite quadrante, range regolazione 6-14. Mette a disposizione posizioni interne per ulteriori blocchi di contatto ausiliari (OF, SD) e sganciatori di tensione (MN, MX). Da utilizzare in associazione a un relè di sovraccarico termico di classe 10 o 20 per la protezione completa del motore. Certificazione secondo diverse norme (IEC, CCC, EAC, Marine).
Scheda Tecnica
| tipologia costruttiva dell'apparecchio | Komplettgerät im Gehäuse |
| tipo di collegamento circuito elettrico principale | Screw connection |
| altezza (mm) | 155 |
| potenza d’esercizio nominale per AC-3, 230 V (kW) | 22 |
| larghezza (mm) | 81 |
| corrente nominale permanente Iu (A) | 80 |
| con sganciatore di minima tensione integrato | NO |
| profondità (mm) | 165 |
| corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA) | 25 |
| tecnica di intervento | magnetisch |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 37 |
| con protezione termica | NO |
| esecuzione dell’elemento di azionamento | Turn button |
| tensione d’esercizio nominale (V) | 690 |
| numero di poli | 3 |
| interv. regolaz. dell’attivatore di corto circuito non ritardato (A) | 480 |
| sensibile a guasto di fase | NO |
| grado di protezione (IP) | IP40 |
| con interruttore ausiliario integrato | NO |
Documentazione
Dati Metel
| Quantità | |
|---|---|
| Quantita Min di Vendita | 1 |
| Famiglia | |
| Famiglia Di Sconto Codice | AUTPEMSVM |
| Famiglia Di Sconto Descrizione | Salvamotori |
| Famiglia Statistica Codice | AUTPEMSVMGVB |
| Famiglia Statistica Descrizione | Gamma GV + Power Pact B |
| Codici | |
| Codice produttore | GV4L80B |
| EAN Code | 3606481309495 |
| Gestione | |
| Validità listino | 01/04/2025 |
